ABP pluošto lazerio našumas 99,86 % sandarinimas ant akumuliatoriaus viršutinio dangčio

Nov 28, 2023 Palik žinutę

Sparčiai augant elektromobilių pramonei, elementų surinkimo tikslumas ir efektyvumas tapo itin svarbūs. Priimamas pažengęstransformuojant ličio baterijų gamybą lazerine technologijanebėra neprivaloma, o būtinybė 1 lygio gamintojams, norintiems padidinti gamybą.



ABP apskrito lazerinio taškinio taško technologija leidžia sparčiai ir efektyviai apdoroti varį ir aliuminį, todėl sumažėja poringumas, įtrūkimai ir pagerėja liejimo išvaizda. Ši naujovė žymiai sumažina papildomo apdorojimo-darbo poreikį, sumažina gamybos sąnaudas ir užtikrina aukštesnę produkcijos kokybę baterijų, variklių ir plataus vartojimo elektronikos pramonėje.



Šiuo metu naujos energijos gamybos ir gamybos srityje didelio reaktyvumo medžiagų, tokių kaip aliuminio lydinys ir varis, taikymas sudaro daugiau nei 90% viso akumuliatoriaus ir variklio. Naudojant tradicinius įprastus vieno perdavimo šerdies skersmens lazerius aliuminio lydiniams ir variui suvirinti, neišvengiamai susiduriama su kai kuriais defektais:



1. Didelis atspindinčių medžiagų atspindys, prastas nuolatinio suvirinimo stabilumas ir prastas liejimas

2. Poros ir įtrūkimai gali žymiai sumažinti jungties veikimą

3. Dalelės, susidarančios purslų ir sprogimo metu, gali lengvai sukelti baterijų ir variklių trumpąjį jungimą



Kaip atsakas į pirmiau minėtus skausmo taškus naujoje energetikos pramonėje, atsirado ABP spinduliu derinami skaiduliniai lazeriai. ABP technologija leidžia išvesti du bendraašius pluoštus, kuriuos galima nepriklausomai valdyti naudojant vieną skaidulą, o centrinio taško ir aplinkinio žiedinio taško galios lygiai reguliuojami nepriklausomai. Tai ne tik padeda pasiekti didelės-greitos ir didelio-efektyvumo baterijų ir variklių be purslų apdorojimo, labai sumažinant poringumą, sumažinant įtrūkimus ir pagražinant formavimąsi, bet ir labai sumažinant po-apdirbimo darbų poreikį, taip sumažinant bendras gamybos sąnaudas ir užtikrinant gamybos kokybę.



Akumuliatoriaus elementų surinkimo linijos viduje dangtelio suvirinimo etapas dažnai apima kelis svarbius veiksmus. Prieš viršutinio dangčio sandarinimo procesą arba jo metu taip pat svarbu užtikrinti saugos komponentų vientisumą; mūsų specializuotas sprendimasbaterijų sprogimui{0}}atsparių vožtuvų suvirinimas lazeriusklandžiai veikia kartu su ABP sistema, kad užtikrintų visišką ląstelių saugumą.

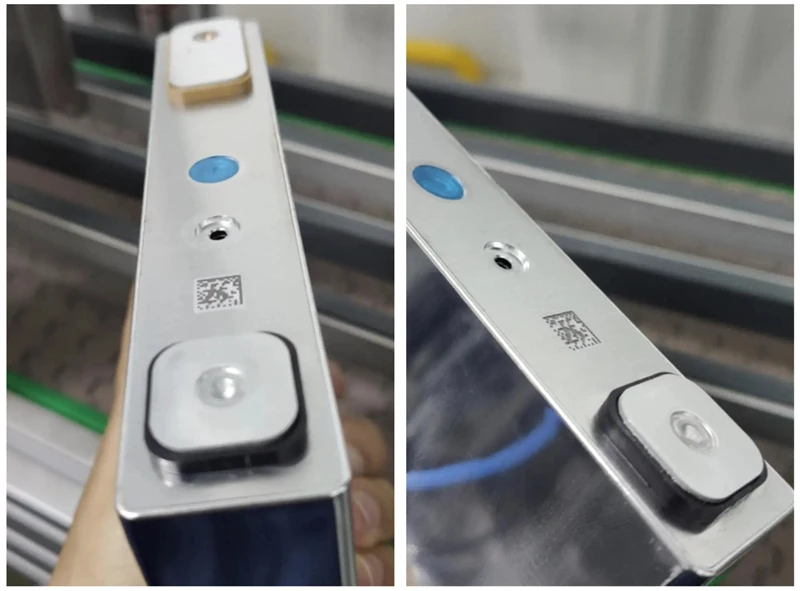

Šiuo metu akumuliatorių gamykla naudoja apskritą taškinį lazerį RFL-2000/2000-ABP, kuris gali visiškai atitikti akumuliatoriaus gamyklos proceso ir kokybės reikalavimus. Pagal centrinės galios 1000 W ir apskrito galios 1800 W parametrus suvirinimo greitis yra 200 mm/s, o suvirinimo siūlės išvaizda yra vienoda ir nuosekli, be defektų, tokių kaip virtualus suvirinimas, suvirinimo šlakas ir sprogios skylės. Suvirinimo siūlės viduje nėra įtrūkimų ir porų, o sandarumo testas yra kvalifikuotas.



Welding quality comparison showing 9986 percent sealing yield by ABP fiber laser



Tai yra Raycus 2+2 žiedinio taškinio lazerio (RFL-2000/2000-ABP), naudojamo pilnam kvadratinių baterijų viršutinių dangčių suvirinimui, metalografiniai duomenys. Lydymosi gylio ir pločio duomenys atitinka akumuliatorių gamyklos klientų techninius reikalavimus.



Metallographic diagram of battery cover weld showing precise laser sealing by ABP fiber laser with 9986 yield



Tai yra CPK duomenų analizės rezultatas, gautas naudojant Raycus 2+2 žiedinio taškinio lazerio, naudojamo pilnam kvadratinio baterijos viršutinio dangčio suvirinimui, lydymosi gylio ir pločio. Lydymosi gylis ir suliejimo plotis yra didesni nei 1,67, o tai visiškai atitinka akumuliatoriaus gamyklos proceso ir kokybės reikalavimus.
