Labiausiai galvos{0}}sukeliantys nesėkmėslazerinis dengimasTai nėra nesugebėjimas sukibti, o veikiau sluoksnis, kuris gerai sukimba ir formuojasi, tik aušinant atsiranda garsus įtrūkimas. Ypač storuose sluoksniuose, didelio{1}}kietumo sistemose ir didelio-lydinio kompozicijose įtrūkimai yra beveik neišvengiama spąsta.

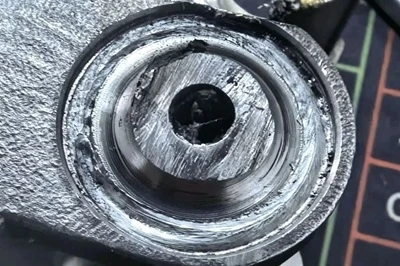

Komponentams, kurių „eksploatavimo trukmės pratęsimas“ priklauso nuo dangos sluoksnių,-pvz., peilių taisymas, pelėsių stiprinimas ir vožtuvų sandarinimo paviršiai-aušinimo įtrūkimai reiškia daugiau nei tik perdirbimą; pats substratas gali būti sugadintas. Todėl įtrūkimai nėra vien „estetinė problema“; tai tiesioginis signalas, kad procesas nesugebėjo suvaldyti streso.
Žemiau, suskirstyti į „pagrindines priežastis iki reguliuojamų parametrų“, yra 7 dažniausiai pasitaikantys įtrūkimų paleidikliai, kartu su kuria rankenėlę reikia pasukti pirmiausia. Pabaigoje pridedamas naujausias priedas, kaip dirbtinis intelektas gali padėti derinti apvalkalo parametrus.
1. Per didelis šiluminis stresas: pagrindinis įtrūkimų kaltininkas
Fenomenas:Makroskopiniai išilginiai/skersiniai įtrūkimai, dažniausiai atsirandantys dangos sluoksnio viduryje arba galuose.
Mechanizmas:Lazerinis šildymas ir aušinimas yra labai greiti. Kartu su šiluminio plėtimosi koeficiento neatitikimu tarp apvalkalo sluoksnio ir pagrindo, aušinimo metu susidaro didžiulis tempimo įtempis. Įtrūkimai atsiranda, kai šis įtempis viršija medžiagos stiprumą.
Pirmasis koregavimo veiksmas:Pagrindo išankstinis pašildymas (siekiant sumažinti aušinimo greitį ir temperatūros gradientą), kuris yra ekonomiškiausias{0}}veiksmas; tuo tarpu valdykite vieno-sluoksnio storį ir nebūkite per daug godžiai storų sluoksnių.
Dažnas klaidingas supratimas:Tiesiog sumažinkite lazerio galią, kad būtų „švelnesnis“ be išankstinio pašildymo. Sumažinus galią susilpnėja sintezė ir nepavyksta išspręsti streso, todėl viskas dar labiau pablogėja. Empiriškai plieninio pagrindo išankstinio pašildymo temperatūra dažnai yra 150–300 laipsnių (priklausomai nuo konkrečios sistemos), o didelio lydinio sistemose gali būti aukštesnė.
2. Milteliai-Padėklo terminis neatitikimas: sąsajos gedimo rizika
Fenomenas:Plyšiai, sklindantys išilgai apvalkalo{0}}substrato sąsajos.
Mechanizmas:Per dideli šiluminio plėtimosi koeficiento arba šilumos laidumo skirtumai lemia įtempių koncentraciją sąsajoje, todėl ši vieta yra tinkamiausia plyšio atsiradimo vieta.
Pirmasis koregavimo veiksmas:Pasirinkite miltelius, glaudžiai suderintus su pagrindu; kai skirtumas didelis, pridėkite perėjimo sluoksnį (kompozicijos gradiento perėjimą, pvz., Ni{0}}pagrįstą perėjimo sluoksnį).
Dažnas klaidingas supratimas:Tiesiogiai naudojant didelio{0}}kietumo miltelius (pvz., volframo karbido kermetus), kad veiktų be pereinamojo sluoksnio. Didelis šiluminio plėtimosi koeficiento skirtumas tarp kieto sluoksnio ir plieno pagrindo neišvengiamai sukels sąsajos įtrūkimus.
3. Netinkamas nuskaitymo greitis: kaip greitas kietėjimas sukelia stresą
Fenomenas:Dėl greito kietėjimo susidaro smulkūs grūdeliai, bet trapumas ir didelis aušinimo įtempis.
Mechanizmas:Maža linijinė energija (galia / greitis) lemia didelį aušinimo greitį ir didelį liekamąjį tempimo įtempį. Smulkių grūdelių stiprumo padidėjimą kompensuoja įtampa.
Pirmasis koregavimo veiksmas:Tinkamai sumažinkite nuskaitymo greitį / padidinkite linijinę energiją, tuo pačiu stengdamiesi, kad nenueitų per toli ir nepadidėtų praskiedimo greitis.
Dažnas klaidingas supratimas:Aklai didinamas greitis siekiant efektyvumo. Nors greitis padidina našumą, įtrūkimų rizika didėja sinchroniškai, o vėlesnis pertvarkymas sukelia didesnius nuostolius.
4. Kelių-takų persidengimo zonos: streso koncentracijos valdymas
Fenomenas:Skersiniai mikro{0}}įtrūkimai persidengimo siūlėse.
Mechanizmas:Persidengimo zona patiria daugybę terminių ciklų, dėl kurių susidaro įtempių superpozicija; Netinkamas persidengimas taip pat gali sukelti vietinį grūdinimo suminkštėjimą arba praleistą apkalą.
Pirmasis koregavimo veiksmas:Valdykite persidengimo rodiklį (paprastai empirinis diapazonas nuo 30% iki 50%); vidutiniškai lėtas-vėsinimas tarp sluoksnių, kad nesikauptų šiluma; naudokite dvikryptes arba salos-stiliaus kelių-takelių sekas, kad sumažintumėte kaupiamąjį iškraipymą.
Dažnas klaidingas supratimas:Tikėti, kad didesnis sutapimo rodiklis visada yra „saugesnis“. Pernelyg didelis greitis sukelia pasikartojantį šilumos įvedimą ir išsiplėtusią minkštinimo zoną, o per{1}}mažas greitis sukelia nepatenkintą apmušalą ir netolygų įtempimą.
5. Per didelis skiedimo greitis: išvengiama trapios fazės trapumo
Fenomenas:Dengimo sluoksnio trapumas, trapiose fazėse plintantys įtrūkimai.
Mechanizmas:Pernelyg maišant pagrindo elementus (ypač Fe), lydinio sudėtis nukrypsta nuo konstrukcijos, susidaro trapios fazės, pvz., martensitas, dėl ko staiga sumažėja kietumas.
Pirmasis koregavimo veiksmas:Sumažinkite lazerio galią / padidinkite miltelių padavimo greitį / valdykite defokusavimo atstumą, kad sumažintumėte praskiedimo greitį iki priimtino diapazono (empiriškai stori sluoksniai dažnai laikomi mažesniais procentais).
Dažnas klaidingas supratimas:Pernelyg didinama galia, kad būtų pasiektas „tvirtas tirpimas“. Lydymasis ir skiedimas yra du skirtingi dalykai; dėl per didelės galios praskiedimo greitis smarkiai padidėja, todėl sluoksnis tampa trapesnis ir linkęs įtrūkti.
6. Apsauginių dujų trūkumai: poros ir intarpai kaip įtrūkimų šaltiniai
Fenomenas:Poros ir oksidų intarpai, veikiantys kaip įtrūkimų šaltiniai.
Mechanizmas:Oksido apnašos ir poros tampa plyšių atsiradimo taškais eksploatacijos metu, ypač jei išlydytas baseinas yra veikiamas oro ir yra apsuptas inkliuzų.
Pirmasis koregavimo veiksmas:Užtikrinkite tinkamą apsauginių dujų srautą ir aprėptį (dažniausiai naudojamas Ar, o srauto greitis nustatomas atsižvelgiant į optinio taško ir purkštuko patirtį), kad apsaugotumėte optinį kelią ir išlydytą baseiną; standartizuoti atmosferos operacijas.
Dažnas klaidingas supratimas:Dujos tiekiamos tik į optinį kelią, pamirštant išlydyto baseino šoninę apsaugą. Įtrūkimų šaltiniai dažnai yra paslėpti neapsaugotoje pusėje.
7. Kaupiamasis liekamasis įtempimas storo ir kelių sluoksnių dangoje
Fenomenas:Bendras įtrūkimas po kelių{0}}sluoksnių susidarymo.
Mechanizmas:Kiekvieno sluoksnio įtampa susilieja ir galiausiai viršija kritinį bendrą įtempį.
Pirmasis koregavimo veiksmas:Atlikti tarpinį įtempių mažinimą (atkaitinimą, vibraciją arba tarpinį atkaitinimą); valdykite bendrą sluoksnio storį ir temperatūrą, kad vienu metu nesusidarytų per didelis storis.
Dažnas klaidingas supratimas:Nuolat dengti storus sluoksnius, kad paspartintumėte tvarkaraštį. Neapdorojus, kuo daugiau sluoksnių, tuo bendras įtempis priartėja prie kritinės ribos, o tai galiausiai sukelia visišką konstrukcijos žlugimą.
Sistemingas trikčių šalinimas: kaip greitai rasti ir diagnozuoti įtrūkimus
Patikrinkite įtrūkimo vietą:Vidurinės-sekcijų arba galinės skersinės įtrūkimai dažniausiai rodo šiluminį įtempį arba praskiedimą (1, 5); įtrūkimai išilgai sąsajos rodo atitikimo problemas (2); persidengimo siūlių įtrūkimai rodo kelių{4}}takų problemas (4).
Patikrinkite susijusius defektus:Porų ir oksidacijos taškų buvimas lemia apsauginių dujų problemas (6); trapios fazės arba sudėties nukrypimai rodo skiedimo problemas (5).
Patikrinkite sluoksnių skaičių:Vieno-sluoksnio įtrūkimai paprastai yra susiję su įtempimais ir atitikimu, o bendras daugiasluoksnis-įtrūkimas yra susijęs su kaupiamuoju įtempimu (7).
Patarimas:Prieš koreguodami parametrus vadovaudamiesi toliau pateikta seka, pirmiausia suraskite problemą. Venkite koreguoti visas rankenėles vienu metu, nes nesužinosite, kuris veiksmas iš tikrųjų pavyko.
Eksperto parametrų reguliavimo seka, skirta dengti lazeriu
- Pirmiausia pašildykite(Gydo šiluminį įtampą; ekonomiškiausia{0}})
- Patikrinkite miltelių atitikimą / pereinamąjį sluoksnį(Išgydo sąsajos problemas)
- Sureguliuokite nuskaitymo greitį + linijinę energiją(Valdo aušinimo greitį)
- Suderinkite{0}}persidengimo rodiklį(Išgydo kelių{0}}takų problemas)
- Kontrolinis skiedimo greitis + apsauginės dujos + tarpinis įtempis(Gydo mikro{0}}defektus ir kaupimąsi)
Prisiminkite:Įtrūkimai yra „Stresas > Stiprumas“ rezultatas. Kiekvieno koregavimo esmė yra streso slopinimas arba atsparumo didinimas. Vadovaujantis šia logika, parametrų derinimas yra daug greitesnis nei aklas bandymas ir klaida.
Kitas-Gamyba: kaip AI transformuoja lazerinio apvalkalo parametrų derinimą
Nors ankstesnėje sekoje pagrindinis dėmesys skiriamas „rankiniam derinimui“, AI šiuo metu bandomąjį{0}}ir-klaidą paverčia numatymu. Štai keletas tikrai perspektyvių krypčių:
Procesas-Nuosavybės atvaizdavimo modeliavimas:Naudojant istorinius „galios / greičio / miltelių $\\rightarrow$ krekingo greičio“ duomenis, mokant mašininio mokymosi modelius. Jei naudojate naują sistemą, pirmiausia leiskite modeliui nuspėti riziką, prieš nuspręsdami, ar paleisti aparatą, taip sutaupydami daugybę pašalintų mėginių.
Internetinis lydymosi baseino stebėjimas:Didelės spartos{0}}kameros kartu su kompiuteriniu matymu stebi tirpimo baseino morfologiją ir sruogą, suteikdamos realiu-laikinius pavojaus signalus, kad anomalijos įsiterptų prieš įvykstant įtrūkimams, -daug aktyviau nei tikrinti įtrūkimus po-proceso.
Automatinis parametrų derinimas (pastiprinimo mokymasis):Atsižvelgdami į „be krekingo + tikslinio našumo“ apribojimus, algoritmai ieško optimalaus parametrų derinio, kuris ypač tinka kelių -kintamųjų susietų storo{2} sluoksnių procesams.
Sumanus defektų atpažinimas:Automatiškai klasifikuoja poras, nesusiliejimo trūkumą ir įtrūkimus, todėl kokybės tikrinimo efektyvumas yra daug didesnis nei atliekant rankinį darbą.
Priminimas: Viršutinė AI modelio riba nustatoma pagal jūsų sukauptus proceso duomenis. Jei pirmiau minėtos 7 pagrindinės priežastys nesuprantamos ir eksperimentiniai įrašai yra netvarkingi, modelis nieko negali išmokti. Pirmiausia standartizuokite pagrindinius eksperimentus, tada leiskite dirbtiniam intelektui padėti padidinti jūsų efektyvumą-nekeiskite tvarkos.
